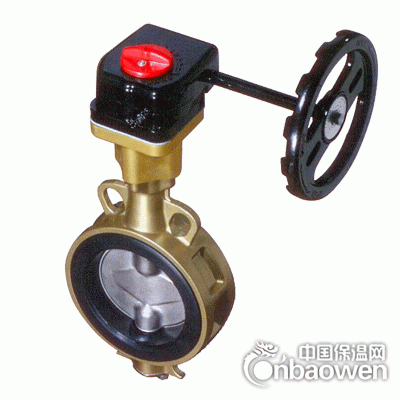

JIS-10K FIG.690B(齒輪式)	ALUMINUM DIECAST BUTTERFLY VALVE
	Wafer type body,Renewable seat,Center driver disc.
FIG.690B(齒輪式)
單位 -

一、台湾东光RING蝶阀型号：FIG.096B涡轮铸铁蝶阀JIS10K、FIG.096A手柄式铸铁蝶阀10K、FIG.090B涡轮铸铁对夹式蝶阀10K、FIG.090A手柄铸铁对夹式蝶阀10K、

FIG.690A铝合金对夹式蝶阀10K、FIG.690B齿轮式铝合金对夹蝶阀10K

二、台湾RING东光蝶阀材质：铸铁/球墨铸铁/铝合金

三、台湾RING东光蝶阀压力：日标JIS10K/JIS20K 国标PN16/PN10

四、台湾RING蝶阀操作说明书：一、步骤

1.

先确认产品是关或开正确位置。

2.

把手式在操作开关时，握起把手下方针把手，配合开度需求开关位置，放开针把手，必须让针把手卡住刻度盘。

3.

产品刻度盘上有1～8格U型槽开度，上方有打印OPEN及CLOSE字样。

4.

产品开与关位置呈90°。

5.

齿轮式产品于齿轮箱正面有标示OPEN及CLOSE字样，当转动手轮顺时针方向为开，逆时针方向为关，同时齿轮箱正面上指示箭头，将会转动所需开度或关位置。

维修手册

一、

故障处理方式：

1.

把手松动或松脱现象：

(1).处理方式： 先将内六角螺栓用六角板手，再次锁紧固定。

2.

心杆泄漏现象：

(1).处理方式： 小尺寸.心杆泄漏，必须更换新品，大尺寸心杆泄漏，拆取齿轮箱，管内压力必须排放掉，填加Ｏ型环及铜套，打入心杆之后，放水试压无泄漏时， 在将齿轮箱重新组装回去，锁紧中头法兰螺丝固定。

注：(调整螺母未平均锁入时，会造成牛兰断裂及螺栓及螺母滑牙)。

3.

内漏现象：

(1).处理方式： (齿轮式)首先确认产品使用年限时间，检查产品是否无法关闭到达定位，如无法到达定位，将必须调整齿轮箱定位螺丝，右边为关，左边为##紧固定螺丝。

(把手式)首先确认产品刻度盘，是否有松动现象，再将把手取出检查心杆洗 槽平行度后，用板手旋转##紧固定既可。

注：我公司为台湾RING东光阀门国内最大代理商、我公司所销售的台湾RING阀门均为台湾原装进口、产品附带有检验报告、报关单。
